Was macht jetzt die Schaltwalze?

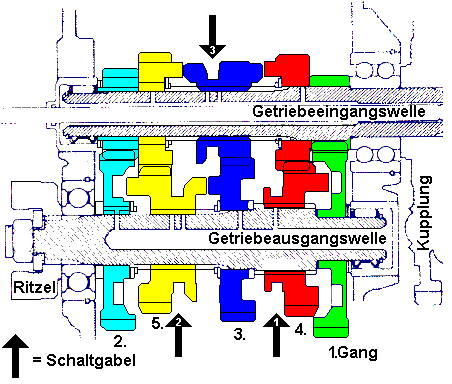

Schauen wir uns mal von irgendeinem Getriebe die Zahnräder und Wellen an (die Einfräsungen in der Schaltwalze oben stimmen mit diesem Getriebe nicht überein. Was aber nicht so wichtig ist, da es nur ums Prinzip geht :-) ): Die Schaltgabeln sind als Pfeile angedeutet.
Das ganze sieht fürchterlich unübersichtlich aus, deswegen schematisieren wir das ganze einmal. Dazu möchte ich folgende Symbole für die Befestigungsarten der Zahnräder auf den Wellen verwenden:
